Влажность постоянно возрастает в связи с испарением воды, с поверхности, мокрых ступенек. Показатель повышается на 10% – 20%, поэтому вентиляция в бассейне должна работать постоянно.

Избыточная влажность негативно влияет на самочувствие спортсменов, человеку труднее дышать, он быстрее устает, спортивные результаты резко падают.

В условиях избытка воды активно развивается грибок, плесень и другие опасные микроорганизмы, а оборудование требует дополнительной защиты или частой замены.

Избытки влаги устраняются двумя способами:

• Ассимиляция – проводится путем замены влажного потока очищенным и подготовленным с улицы. Для этого в бассейнах используется принудительный метод.
• Конденсация и осушение – в процессе используется осушитель, который при помощи повышенной температуры удаляет влагу.

Первый способ оправдан для больших объектов, второй подойдет для частного бассейна небольшой площади. Допустимая разница между показателями нагрева воды и воздуха 2 – 4 °С.

• Рекуперационная установка обеспечит стабильный подогрев. Но ее мощность невысока и зависит от температуры окружающей среды;
• Электрический калорифер – повышает температуру до требуемых значений;
• Система, оснащенная водяным теплообменником, повышает температуру, нагнетая подогретый поток. Устройство монтируется в короб воздуховода и подключается к сети питания. Энергоноситель может поступать от централизованной сети или локальной котельной установки. Используется, как для обогрева, так и для охлаждения помещения, понизив температуру хладагента.

Система автоматизации обеспечивает точность заданного параметра. Управление устройствами проводится различными способами: настенный пульт, пульт ДУ и другие.

Принудительная классифицируется по набору оборудования и организации воздухообмена. Выбор схемы определяют, исходя из особенностей объекта, его размеров, количества посетителей, площади водной поверхности.

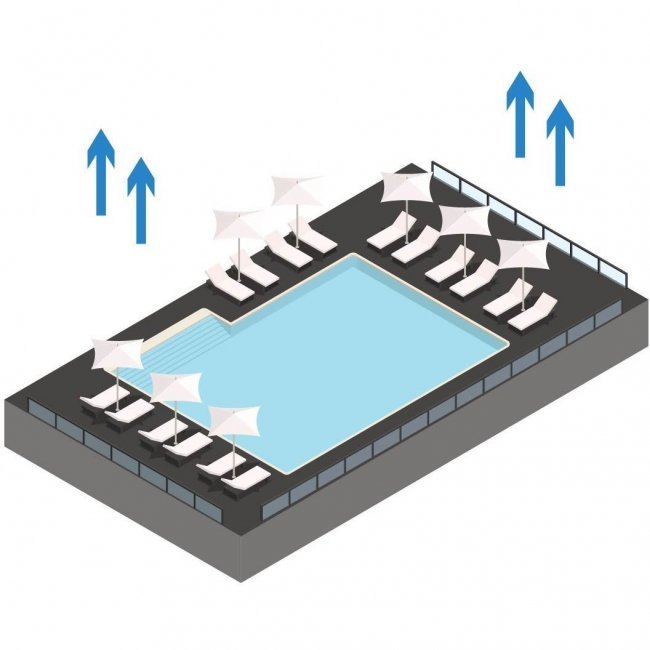

• Удаление воздуха применяется для небольших бассейнов с ограниченными размерами поверхности. Устройства состоят из одного или нескольких вентиляторов, их устанавливают в верхней части. При работе устройств создается разряжение, которое обеспечивает стабильный приток, попадающий в помещение естественным путем. В местах забора применяют фильтрующие элементы для очистки притока от уличной пыли.

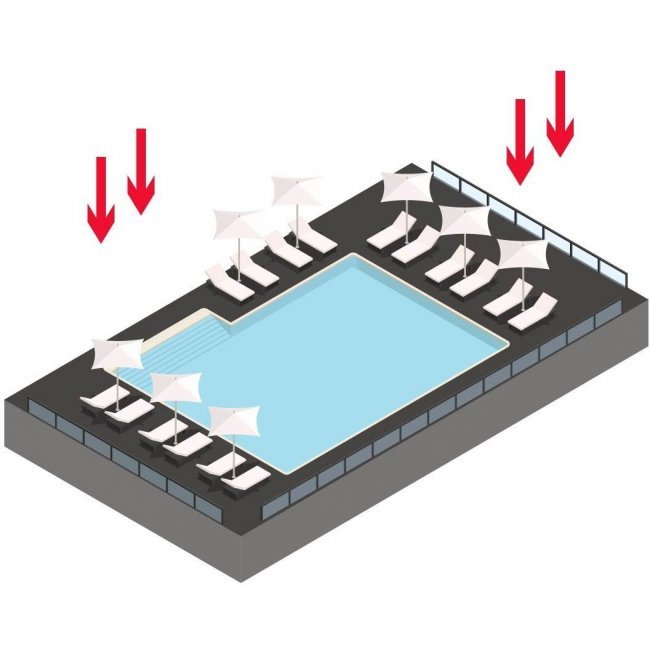

• Приточная установка производит принудительную подачу. В результате образуется избыточное давление, формируются воздушные потоки, которые удаляют излишки влаги. На входе устройство оснащается фильтрующими элементами для удаления механических примесей. Оборудование обеспечивает циркуляцию в требуемых объемах. Дополняется нагревательными элементами для поддержания заданной температуры потока. Отдельно устанавливаются осушители, поскольку полностью справиться с влагой, накопленной в больших помещениях, вентиляция не может.

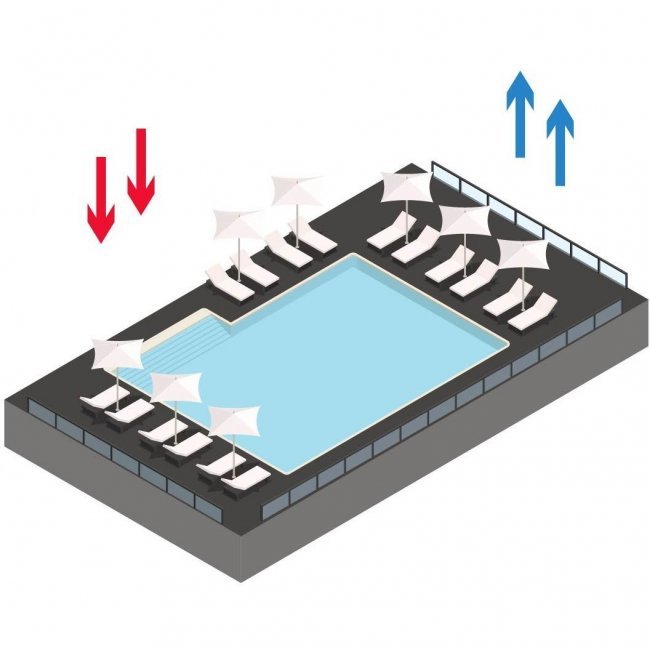

• Приточно-вытяжная вентиляция с рекуперацией тепла выполняется как единая установка, она оснащена воздуховодами для забора и подачи воздуха. Работает в режиме полной или частичной рециркуляции, в зависимости от условий в бассейне, особенностей климата местности. Автоматика контролирует основные параметры, регулирует заданные параметры. При понижении внешней температуры рекуператор нагреет подаваемый поток при помощи отработанного воздуха.
• Вентиляция с наборной установкой работает по тем же принципам. Элементы монтируются в самых эффективных местах. Выходы вентиляторов располагаются в нижней части сооружения, а вытяжных – в верхней, с противоположной стороны. Таким образом, обеспечивается стабильный приток, который осушает и поддерживает установленную температуру. В нагнетательной части устанавливаются фильтрующие элементы, теплообменный блок, диффузоры, а вытяжная часть оснащается только фильтрами. Производительность контролируют датчики, а сенсоры следят за показателями воздушных масс, автоматические устройства управления собирают информацию, организуют эффективную работу согласно установленным алгоритмам.
• Вентиляция, дополненная осушителем. Такой набор агрегатов оптимален для борьбы с излишней влажностью. Пока силовые установки обеспечивают циркуляцию, система осушения конденсирует влагу, направляя ее по назначению.

Вентиляция бассейна – это сложная сеть, в которой предусмотрено наличие датчиков и сенсоров, поэтому организовать ручное управление не всегда возможно. Автоматизация повышает экономичность системы и быстрое достижение оптимальных показателей. Параметры состояния атмосферы могут быть постоянными или переменными. Коррекция параметров осуществляется с пульта управления.

Применение такой системы минимизирует пуски, увеличивает ресурс эксплуатации. Частотные преобразователи и инверторы снижают максимальные токовые нагрузки при запуске асинхронных двигателей, обеспечивая постоянное напряжение в сети и щадящие условия эксплуатации мощного оборудования.

Функции управляющей автоматики

• Включение/выключение агрегатов согласно протоколу.
• Обеспечение установленных параметров воздушных масс (температура, влажность, скорость потока). Параметры поддерживаются и корректируются в зависимости от изменения внешних факторов.
• Обеспечение защиты силовых устройств от перегрева и аварийного отключения.
• Координация работы всех агрегатов.
• Аварийная сигнализация предупреждает о возникших проблемах, неполадках.
• Удаленное управление при помощи гаджетов и профильного программного обеспечения.

В своей работе наши инженеры применяют собственные разработки. Поэтому мы предлагаем самые свежие технические решения для обеспечения помещений любого типа.

Работы выполняют инженеры, поскольку примененное оборудование будет работать в условиях высокой влажности и переменных температур. Выделяется особое техническое помещение, в котором будут установлены силовые агрегаты, а проток и выведение отработанного воздуха осуществляется по системе каналов. Ввиду высокого содержания влаги вентиляция должна быть защищена от коррозии и иметь защитные покрытия.

Требования

• Мощность вытяжки должна преобладать над приточной вентиляцией бассейна. Эффективная разница составляет полуторакратный обмен воздушных масс. Таким образом, реализуется эффективное удаление влаги.
• Исключение образования застоя, сформированные потоки должны охватывать всю площадь помещения.
• Автономность от общей вентиляции здания.
• При отсутствии посетителей минимизируется работа силового оборудования, корректировка допустимых параметров возложена на автоматику.

Особенности

Проектные работы требуют особого оснащения исполнительных органов.

• Клапаны перераспределения воздушных потоков дополняют электроподогревом. В противном случае при минусовой температуре возможно обмерзание.
• Все исполнительные органы дополняются элементами дистанционного управления.
• Места критического влагообразования оборудуются поддонами.
• Все устройства и элементы должны быть доступны для обслуживания и ремонта.
• Сечение воздуходувных шахт рассчитывается с учетом ветровой нагрузки и гравитационной составляющей. Шумность работы оборудования не должна превышать установленных пределов в 60 дБ(А).
• Размер вытяжных и приточных решеток обеспечивает свободный воздухообмен.

Для частных и общественных бассейнов разрабатывается особый проект или адаптируется типовой. Вентилирование должно обеспечивать комфорт посетителей и пользователей.

При проектировании вентиляции инженеры учитывают нюансы эксплуатации бассейна. Подбирают оборудование способное справиться с обеспечением требуемых показателей воздушных масс с минимальными энергозатратами. Протяженность воздухопроводов минимизируется, а система не противоречит выбранному дизайнерскому решению объекта.

Проводится поэтапно согласно разработанной проектной документации.

• Доставка деталей и комплектующих на объект проводится согласно графику.
• Собираются корпусные воздуховоды, устанавливаются в предусмотренных проектом местах.
• Проводится термоизоляция.
• Монтируются вытяжные и приточные силовые установки.
• Устанавливаются вспомогательные элементы конструкции (подогреватели, осушители, фильтры и др.)
• Проводятся запуск и наладка вентиляции.
• Система выводится на проектную мощность, устраняются недочеты, тестируется автоматика на различных режимах работы.

На этом работы по организации воздухообмена в бассейне заканчиваются. При соблюдении определенных параметров установка передается клиенту для эксплуатации.

Климатическая установка состоит из нескольких узлов, каждый из которых выполняет необходимую функцию:

• рекуперация повышает температуру притока до комфортных параметров;
• осушитель поддерживает влажность в установленных пределах;
• калорифер нагревает приток;
• фильтрующие элементы очищают поток, попадающий внутрь;
• силовая установка организует приток в определенном направлении с рассчитанной скоростью;
• воздушные клапаны для управления;
• автоматика обеспечивает поддержание заданных параметров.
